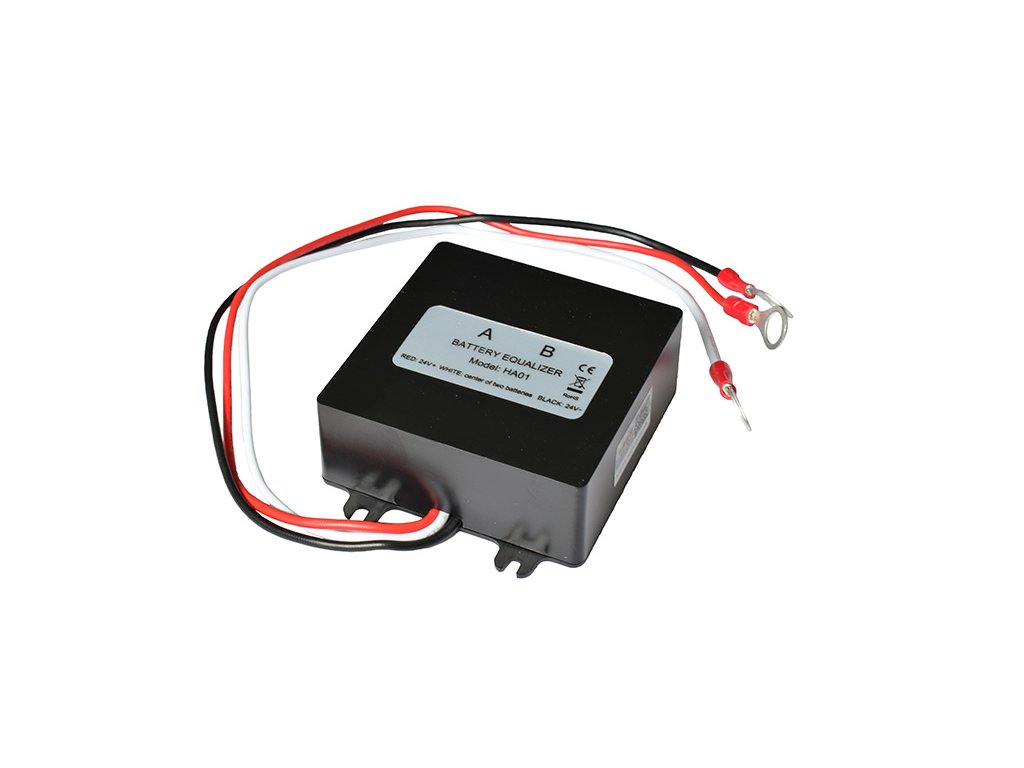

Balancér / equalizér pro 2x12V baterie HA01

Aktivní bateriový balancér (ekvalizér) HA01 je určen pro všechny typy olověných nabíjecích baterií s napětím 12V, které jsou zapojeny do série, aby udržoval rovnováhu napětí mezi bateriemi.

Když se dva nebo více bateriových bloků zapojí do série, napětí bloků při nabíjení i vybíjení může být různé. Cyklickým provozem se stane, že bateriové napětí je mezi jednotlivými bloky odlišné. Jedna baterie má napětí vyšší a jedna baterie má napětí nižší. Tento stav způsobuje nevratné poškození obou baterií.

Bateriový balancér baterie mezi sebou napěťově vyrovnává - balancuje na max. napěťový rozdíl 20mV mezi dvěma bateriemi. Tím se zlepší výkon a životnost baterií zapojených v bateriové sestavě.

Při větším počtu sériově zapojených baterií použijte více balancérů. Pro 4 baterie je lepší použít Balancér HA02.

1x balancér = 2x 12V olověný akumulátor = vyvažování sestavy 24V
2x balancér = 3x 12V olověný akumulátor = vyvažování sestavy 36V
3x balancér = 4x 12V olověný akumulátor = vyvažování sestavy 48V

Schéma pro zapojení balancéru naleznete v návodu, který je ke stažení v souvisejících souborech.
