Přepěťová ochrana VCX 3P 12,5 kA 1000V s plynovým jiskřištěm

Přepěťová ochrana VCX 50PV 3P 12.5kA 1000V s plynovým jiskřištěm (GDT)

VCX 50PV je technicky vyspělá přepěťová ochrana s plynovým jiskřištěm fungujícím jako ochrana proti přepětí třídy B a C. Jedná se o špičkové a inovativní řešení ochrany před bleskem nejen pro solární systémy.

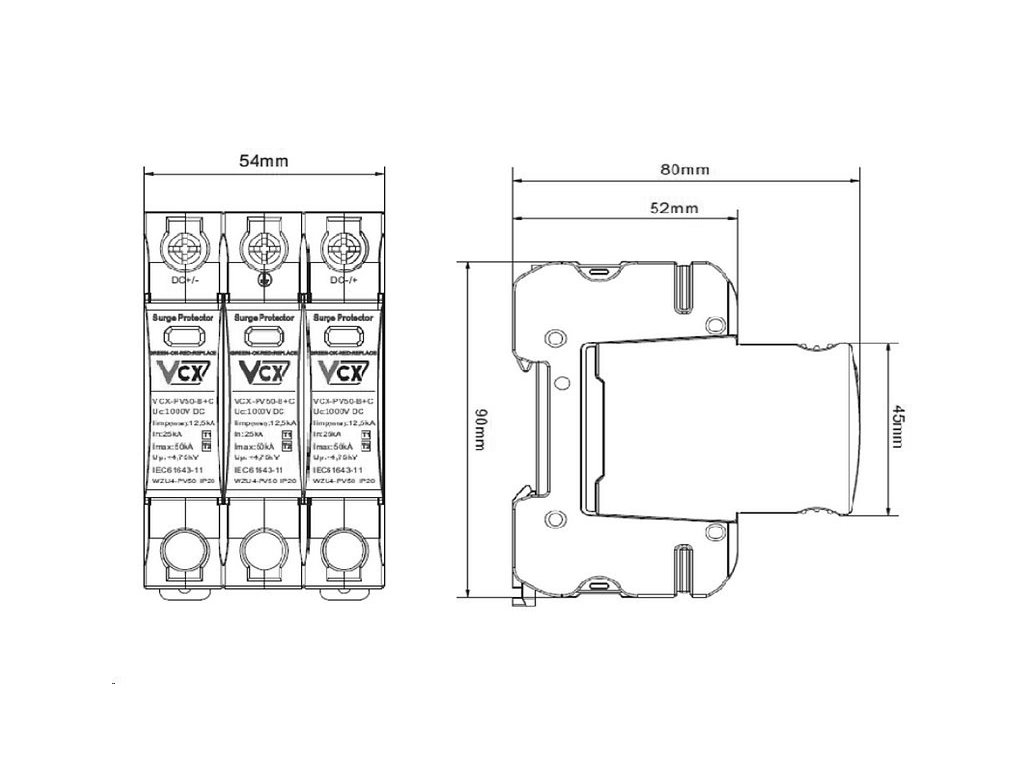

Přepěťová ochrana je vybavena 2 varistory (MOV) v modulech DC+ a DC- a plynovým jiskřištěm (GDT) v modulu PE. Toto řešení účinně eliminuje problém stárnutí varistorů vlivem tzv. svodového a provozního proudu. V této přepěťové ochraně je použit menší počet varistorů než u konkurenčních produktů, přesto dosahuje stejných anebo lepších parametrů. Použití menšího počtu varistorů znamená, že výrobek má mnohem menší rozměry (celková šířka pouze 54 mm).

Hlavní vlastnosti:

• speciální varistor s vysokým průtokem
• plynová výbojka (GDT) v modulu PE
• patentovaný systém výřezů
• základna ve tvaru písmene Y
• mimořádně přesná a pokročilá vnitřní struktura
• vyrobeno technologií varistor-jiskřiště (MOV+GDT+MOV)
• třída ochrany: T1 T2 (B+C)
• ochranný prvek: varistor-jiskřiště (MOV+GDT+MOV)
• indikátor provozu (zelená - ochrana, červená - bez ochrany)
• možnost uchycení na lištu DIN 35 mm

Třídy přepěťových ochran

Přepěťová ochrana je rozdělena do 4 základních tříd A, B, C a D podle umístění a podle velikosti přepětí:

• Třída A - přepěťové ochrany umístěné ve vysokonapěťových rozvodech. Chrání rozvodnou síť, před účinky atmosférického přepětí.
• Třída B - přepěťové ochrany bleskových proudů - snižují napětí a omezují energii přepěťové vlny způsobené přímým, nebo nepřímým úderem blesku. Hlavní ochranný prvek tvoří jiskřiště (bleskojistka). Konstrukce většinou vícedílná skládající se ze základny a výměnných jednorázových modulů, s optickou signalizací stavu. Instaluje se na co nejblíže rozhraní chráněného a nechráněného prostředí, to znamená u vstupu přívodního kabelu do objektu, většinou v přípojkových skříních, nebo hlavním elektroměrovém rozvaděči.
• Třída C - přepěťové ochrany omezují přepětí způsobené nepřímým úderem blesku a spínacími pochody v sítích. Používají se jako druhý stupeň v třístupňové ochraně. Ochranu zajišťuje jiskřiště, nebo polovodičově varistorem anebo transilem. Ochrana je zajištěna jednorázově, po odpojení je nutno přepěťovou ochranu vyměnit. V případě modulového provedení se mění pouze odpojený modul. Instaluje se v podružných bytových rozvodnicích ve vzdálenosti minimálně 15m (délka kabelu) od svodiče třídy B.

• Třída D - přepěťové ochrany určené pro ochranu zařízení velmi citlivých na přepětí. Snižují napětí a omezují energii přepěťové vlny způsobené nepřímým úderem blesku, nebo spínacími pochody v síti. Použití v bytech i komerčních provozech jako třetí stupeň (jemná ochrana) v 3-stupňové ochraně před přepětím. Jednorázová ochrana zajištěna polovodičem varistorem, nebo transilem. Instalace musí být provedena co nejblíže chráněnému zařízení, většinou ve formě zásuvek, nebo prodlužovacích přívodů s optickou, případně akustickou signalizací vypnutí.

Druhy přepětí

• spínací - vnitřní vlivy, ovlivněni spínacími pochody v síti
• atmosférické - vnější vlivy, nejčastěji úder blesku do elektrické sítě

Proč si pořídit přepěťovou ochranu?

Na první pohled se pořízení přepěťových ochran zdá jako nemalá investice. Nicméně pokud Vás potká přepětí spínací nebo atmosférické, je investice do přepěťové ochrany jen malá částka oproti tomu, když se Vám nenávratně poškodí spotřebiče (TV, lednice, pračka, atd.), nebo když vyhoří elektroinstalace.
U prokázané závady elektrickým přepětím výrobci spotřebičů neuznávají reklamaci. Pokud stavíte nový dům, přepěťová ochrana je nutností. Při poškození bleskem hraje přepěťová ochrana významnou roli při pojistném plnění. Z tohoto důvodu je pořízení přepěťové ochrany vysoce rentabilní investice, která zabezpečí Vaši domácnost.

Přepěťová ochrana pro solární systém je jeden z nejdůležitějších komponentů. Velmi snižuje riziko vzniku požáru, který vzniká díky přepětí.

DŮLEŽITÁ INFORMACE

Montáž přepěťové ochrany musí provádět pouze elektrikář s potřebnou kvalifikací.
